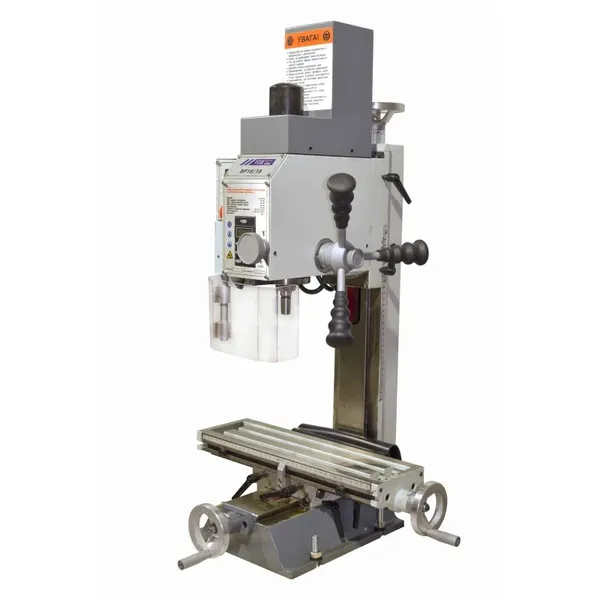

Свердлильно-фрезерний верстат FDB Maschinen BF 16B

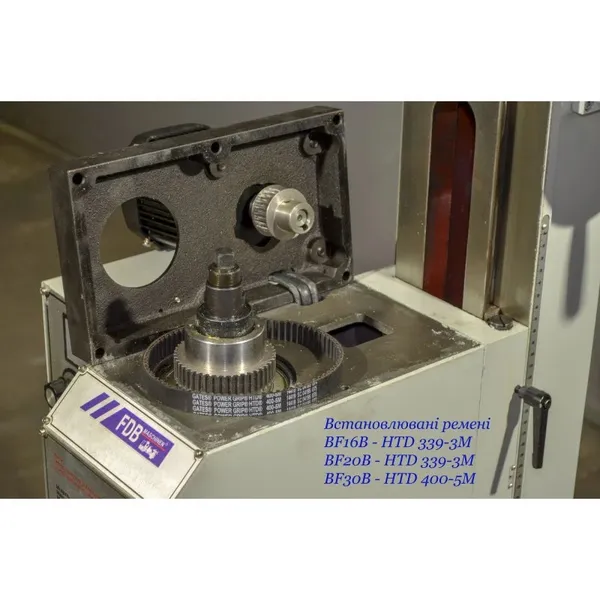

Свердлильно-фрезерний верстат FDB Maschinen BF 16B з ремінним приводом шпинделя (модель 16/18) (прямий ремінний привід від двигуна на шпиндель (відсутність зубчастої передачі, проміжного валу) призначений для виконання фрезерних, свердлувальних, різьбонарізних робіт із заготовками та їх сплавів в умовах штучного виробництва Завдяки суміщенню операцій фрезерування та свердління скорочуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. навантаженням, у ремонтних майстернях, інструментальних цехах тощо Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю, простотою обслуговування.

Особливості:

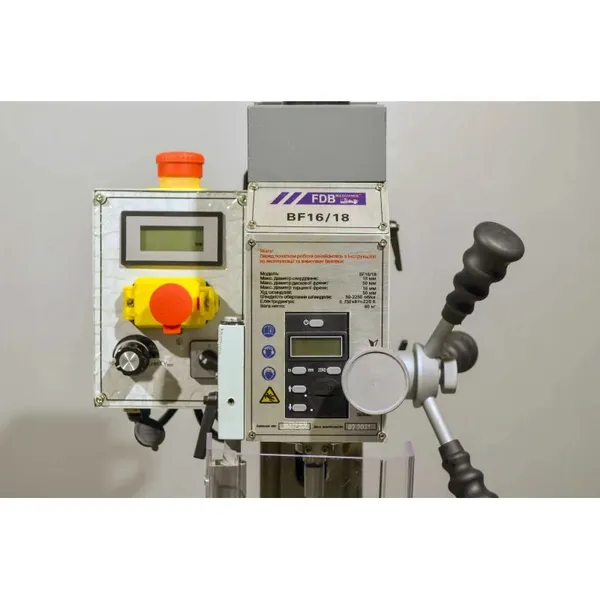

• Зручна панель керування;
• Праве-ліве обертання шпинделя;
• Захищена кожухом, що направляє фрезерної головки;
• Короткий кінематійський ланцюг;
• Потужний електродвигун;
• Тонка подача при фрезеруванні;

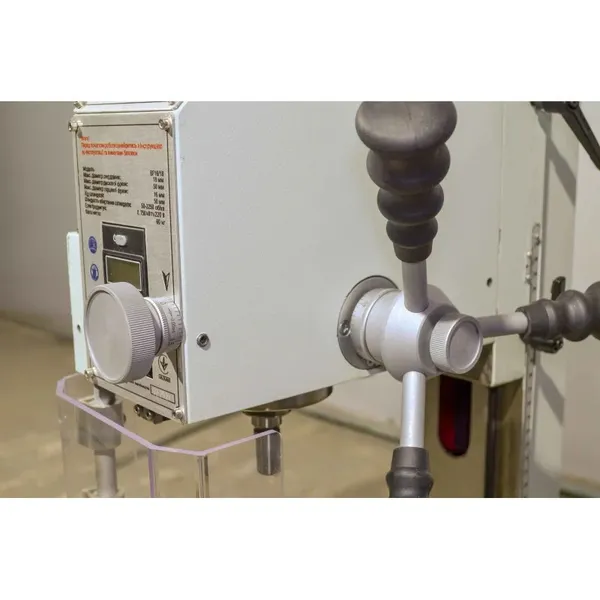

• Подача рукояткою під час свердління;
• Регульований акцент переміщення столу.

Характеристики:

• Модель BF16B
• Електроживлення
• Напруга електродвигуна приводу шпинделя, 220 В ~50 Гц
• Потужність електродвигуна приводу шпинделя, кВт 0,75
• Тип електродвигуна приводу шпинделя асинхронний

Параметри інструменту

• Максимальний діаметр свердління (сталь), мм 16
• Максимальний діаметр торцевого (дискового) фрезерування, мм 50
• Максимальний діаметр вертикального фрезерування, мм 16

Шпиндель

• Кількість ступенів 1

• Регулювання обертів безступінчасте регулювання
• Швидкість обертання шпинделя, об\хв 50 - 2250
• Спосіб зміни швидкості обертання шпинделя Варіатор
• Напрямок обертання шпинделя вправо/ліворуч
• Конус шпинделя MK 2/M 10
• Різьблення затискної тяги шпинделя М 12
• Переміщення пінолі, мм 50
• Максимальна відстань від центру шпинделя до колони, мм 165
• Максимальна відстань від шпинделя до столу, мм 240

Фрезерна головка

• Діапазон кута повороту (нахилу) шпиндельної головки, град ±90°
• Переміщення шпиндельної голови (Z), мм 205
• Підйом/опускання ручне

Координатний стіл

• Розмір столу (ДхШ), мм 400х120
• Поздовжнє переміщення столу (Х), мм 220
• Поперечне переміщення столу (Y), мм 160
• Розмір Т-подібних пазів, мм 10
• Кількість пазів, шт 3
• Відстань між пазами, мм 35
• Максимальне навантаження на стіл, кг н.
• Регулювання глибини свердління -
• Функція нарізування різьблення -
• Точна подача пінолі Так
• Підсвічування робочої зони -
• Тумба під верстат

Габаритні розміри зібраного верстата

• Довжина, мм 510
• Ширина, мм 460
• Висота, мм 845
• Маса верстата, кг 60
